Descripción

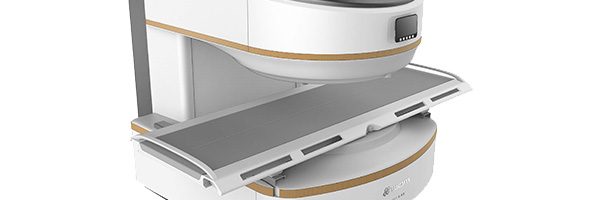

Sistema MRI Permanente i_Open 0.4 T

• El sistema 4 T es un sistema de resonancia magnética de diagnóstico médico. El imán principal del sistema adopta el tipo “C”, estructura de un solo polo. El ángulo de apertura es mayor que 270 grados, lo que proporciona al paciente mucha comodidad y aceptación. El imán principal tiene la ventaja de una estructura compacta, tamaño pequeño y peso ligero.

Descripción del Hardware:

• El diseño abierto del imán del brazo C se basa en la investigación y la retroalimentación clínica en el área de imágenes de todo el cuerpo. El resultado es un imán de alta resolución y amplio campo de visión o optimizado para la imagen de diferentes partes del escaneo corporal.

• El sistema de temperatura constante del imán consiste en una capa de aislamiento de temperatura del imán y un regulador automático de temperatura, que hace que el imán funcione a una temperatura estable más alta que la sala del imán.

Imán

El i_Open 0.4 T cuenta con un imán en forma de C abierta con protección activa. La estabilidad del campo magnético se garantiza mediante el diseño de patente del imán y un sistema especializado de temperatura constante de red.

El sistema de temperatura constante del imán consiste en una capa de aislamiento de la temperatura del imán y un regulador automático de temperatura, que hace que el imán funcione a una temperatura estable más alta que la sala del imán, mejoró en gran medida la estabilidad del sistema al cancelar la influencia de la fluctuación del temperatura ambiente.

El campo de la franja del imán es pequeño; el campo 5G está contenido dentro de 2.5 o menos, lo que permite que el sistema se ubique en un espacio pequeño. El sistema completo se puede instalar en un espacio de 22,5 m2.

La excelente homogeneidad del campo magnético es garantizar una calidad de imagen superior con un campo de visión de 40 cm.

El diseño abierto del imán del brazo C se basa en la investigación y la retroalimentación clínica en el área de imáge- nes de todo el cuerpo. El resultado es un imán de alta resolución y amplio campo de visión optimizado para imágenes de diferentes partes del escaneo corporal.

• Fuerza de campo: 0.4 T ± 5%
• Tipo: Permanente
• Orientación de campo:Vertical
• Peso: 16000 Kg.
• Homogeneidad 40cm DSV 2.06ppm
• Gradiente de Fuerza: 28.5 mT / m
• Velocidad de giro: 95 mT / m / ms
• Gap: 40 ± 1 cm
• Ángulo abierto horizontal: 300 °
• Ambiental: Sistema de control termostático interno.

Mesa de pacientes:

La mesa del paciente se utiliza para colocar al paciente con las bobinas receptoras de RF correspondientes en el centro iso del imán para escanear la RM

La unidad de la mesa del paciente incluye dos partes: mesa del paciente y sistema de posicionamiento. La mesa del paciente incluye mesa, soporte de mesa, cojín, etc.

El sistema de posicionamiento incluye posicionamiento láser y pantalla LED. Dos pantallas LED muestran las coor- denadas de la tabla simultáneamente.

• Ancho de soporte: 60 cm
• Peso del paciente: 240 Kg

Sistema de gradiente

El sistema de gradiente i_Open 0.4 T es el más moderno, capaz de funcionar a 28.5 mT / m con una velocidad de giro de 95 mT / m / ms.

• Voltaje máximo: 150V
• Corriente Máxima: 150A

Una mayor potencia de gradiente admitirá una mayor intensidad de gradiente, permitirá que el sistema proporcione menos grosor de corte y un FOV mínimo más pequeño, y permita secuencias TSE rápidas (de disparo único) con alto factor turbo y pesada ponderación de T2.

MeSistema de radiofrecuencia digital

La bobina transmisora de cuadratura plana está integrada en las piezas polares, lo que proporciona un fuerte campo uniforme. El amplificador de potencia de RF de 6 kW permite el uso de pulsos cortos, lo que garantiza la ejecución de secuencias de imágenes rápidas disponibles ahora y las del futuro.

Plataforma de recepción

El sistema está equipado con una plataforma de hardware de dos canales totalmente digitales. La tecnología permite el uso de la bobina de matriz de fase. Estas bobinas proporcionan adquisición de imágenes con una mayor relación

señal / ruido y calidad de imagen.

El sistema receptor de RF adapta la tecnología de transmisión de fibra óptica cuántica. La conversión A / D y la modu- lación cuántica de láser se colocan dentro de la sala del imán, lo que ayuda a reducir significativamente la pérdida de señal y evita las interferencias durante la transmisión. Como resultado, la calidad de la imagen se mejora efectivamente.

RF Recibiendo Bobinas

Las bobinas i_Open 0.4 T RF proporcionan una excelente relación señal a ruido, debido a la presencia de preampli- ficadores en todos los elementos de las bobinas y otras bobinas del receptor, lo que garantiza una mejora adecuada de la señal. El i_Open 0.4 T viene con un amplio conjunto de bobinas de recepción de RF que admiten una amplia gama de aplicaciones clínicas de pies a cabeza. Los procedimientos preestablecidos dedicados están disponibles para todas las bobinas.

• Diseño de bobina: Phase Array bobina
• Bobinas de recepción de RF:
• cabeza
• Cervical
• Hombro
• Rodilla
• Cuerpo
• Cuerpo (Medio)
• Articulación pequeña (muñeca)
• Flexible (opcional)
• Bobina de cabeza infantil (opcional)
• Bobina de seno (opcional)
• Potencia RF: 6 kW
• Preamplificadores:Todo imán interior fijo
• Posicionamiento: el juego de almohadillado incluye un cómodo posicionamiento del paciente y restricción del paciente y restricción del movimiento.

Cabezal de matriz de fase

La bobina de cabezal de matriz de fase está optimizada para la cabeza de imagen y la columna vertebral C superior. La bobina se puede abrir para un posicionamiento rápido y fácil.

caracteristicas:

• Matriz de matriz de fase con alta relación señal / ruido
• Amplia cobertura para un fácil
• Diseño dividido para un fácil posicionamiento

Bobina de cuello de matriz de fase

La cobertura de la bobina del cuello es uniforme desde el cerebelo hasta la región superior de la columna torácica. La parte superior de la bobina se puede quitar para un posicionamiento rápido y fácil.

caracteristicas:

• Matriz de matriz de fase con alta relación señal / ruido
• Alta uniformidad desde el cerebelo hasta la región superior de la columna torácica.
• Diseño dividido para un fácil posicionamiento

Bobina de cuerpo de matriz de fase

La matriz de cuerpo / columna de matriz de fase tiene dos elementos de matriz en fase adecuados para obtener imá- genes de tórax, abdomen, pelvis, columna torácica y columna lumbar en pacientes de gran tamaño. La parte superior de la bobina puede ser

retirado para un posicionamiento rápido y fácil.Además, la bobina también se desliza debajo del paciente para facili- tar el posicionamiento.

caracteristicas:

• Matriz de fase con alta relación señal / ruido
• Diseño dividido y soporte deslizante para un fácil

Bobina de hombro de matriz de fase

La bobina de hombro Phase Array tiene un diseño especializado que se ajusta alrededor del hombro. El bucle de la bobina se desliza a lo largo del brazo para facilitar el posicionamiento.

Bobina de rodilla Phase Array

La bobina de rodilla Phase Array se utiliza para la rodilla. La bobina se puede abrir para un posicionamiento rápido y fácil.

Bobina de articulación pequeña (muñeca)

Diseño dedicado para la aplicación de la muñeca.

Bobina de cuerpo flexible Phase Array (opcional)

La bobina flexible está dedicada a pacientes obesos y proporciona una aplicabilidad más amplia del sistema i_Open

0.4T.

Bobina de cabeza infantil (opcional)

Diseño especial para bebés.

Bobina de seno (opcional)

El Breast Coil está diseñado especialmente para el pecho.

El ordenador anfitrión:

Computadora principal con CPU Intel CORE 3.2 G Hz o superior y al menos 4 GB de RAM para el control y el procesamiento general del sistema, lo que permite la operación simultánea del registro / pre-registro del paciente, escaneo e imagen de MR, reconstrucción de imágenes, revisión de imágenes, impresión, etc.

El disco duro de 500 GB se utiliza para el software del sistema y el almacenamiento de datos. CD / DVD RW para

archivo de datos, copia de seguridad y transferencia.

• CPU: INTEL CORE 2 GHz o superior

• Memoria (RAM): 4 Gbyte o hig ella

• Disco duro: 500 GB o más almacena hasta 3,000,000, 2562 imágenes

• Archivo de imágenes: CD / DVD RW

• Sistema operativo:Windows 7

• Interfaz gráfica: basada en Windows

• Redes: almacenamiento DICOM 0, intercambio de medios, envío, impresión y lista de trabajo

Ambiente del paciente:

Es el más amigable para los escáneres abiertos; Incluso los pacientes más ansiosos y claustrofóbicos se sentirán a gusto. El imán del brazo C tiene una abertura amplia de 39 cm para permitir el máximo acceso al paciente.

Los polos magnéticos brindan al paciente una vista completa del exterior del sistema en prácticamente todos los exámenes.

• Sistema de comunicación del paciente para comunicación bidireccional del

• Un conjunto de colchones blandos garantiza la comodidad del

• El sistema de bajo ruido hace que el paciente se sienta cómodo durante todo el procedimiento de

• Un botón de llamada de enfermera de mano permite al paciente atraer la atención del operador sin hablando (opcional)

• El sistema de música del paciente aliviará efectivamente la ansiedad y la angustia emocional (Opcional).

Requisitos de ubicación del sistema

El regulador de voltaje de alimentación será suministrado para el sistema por WDM.

Las soluciones de protección de RF y el soporte de planificación del sitio se proporcionan a través de WDM La sala Magnet requiere 24 horas de aire acondicionado aislado para estabilizar la temperatura ambiente a  23 centigrados con una desviación de 1 centigrado por hora. Humedad: 40-60%.

La sala de electrónica requiere aire acondicionado, temperatura ambiente: 15-30° centigrados con una desviación de menos de 3 centigrados por hora. Humedad: 40~80

Las máquinas de aire acondicionado deben ser proporcionadas por el cliente, y WDM está disponible para suministrar máquinas de aire acondicionado a pedido de los clientes a un costo adicional para el cliente. Especificaciones de Aire. Las máquinas acondicionadoras dependen del tamaño de la sala magnética. Normalmente, se sugiere que la sala magnet tenga una capacidad de refrigeración de no menos de 3 KW y que pueda trabajar 24 horas x 7 días.

• Peso y peso de la mesa:
• Electrónica Gabinete Peso 500 kg.
• Dimensiones recomendadas del cuarto del imán 4m x 5m x 3m

Espacio de sala recomendado para electrónica:

• 6 metros cuadrados
• Blindaje RF: Requerido
• Requisito de alimentación: 220 VCA monofásico, ± 10%, servicio de 10 amperios
• Consumo de energía: 15 KVA (sin incluir el consumo de la máquina de aire acondicionado)
