Descripción

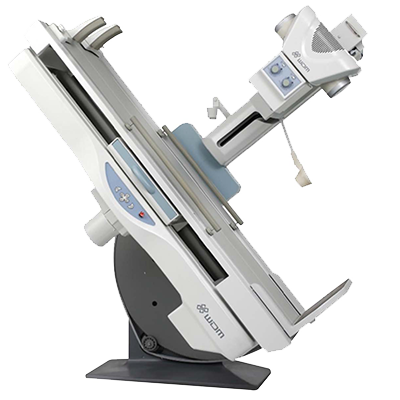

Sistema de Rayos X RF de alta frecuencia digital HF52-2

El equipo de Radio-Fluoroscopia (RFX) con sistema de control telecomandado posee un sistema Generador de Rayos X totalmente dirigido por microprocesadores que permiten una exposición constante y eficiente que sin duda permitirá alargar la vida del equipo. Diseñado para realizar procedimientos radiológicos el operador tendrá un completo control desde la sala de comandos.

LISTA DE CONFIGURACIÓN

Configuración estándar del sistema

1.-Generador de alta frecuencia GFS502-8 WDM

2.-Conjunto de tubo de rayos X E7254FX TOSHIBA 3.-Tabla de diagnóstico ZC25SY-2 WDM

4.-Intensificador de imagen E5830SD-P6A THALES

5.-Estación de trabajo para tratamiento de imágenes InvaRay TX-DSI1000 WDM 6.-Monitor LCD médico de 19” WDM

7.-Colimador XS5-1 WDM 8.-Cuadrícula JPI

9.-Cable de alta tensión DL7516-1A WDM

10.-Sistema de interfono F174.FJ.1A WDM

CONFIGURACIÓN ESTÁNDAR

Parte: GFS502-8

Generador

• Potencia: 50kW
• Radiografía kV Rango: 40~150kV Radiografía mA Rango: 25~630mA
• Fluoroscopía kV Rango: Fluoroscopía 40~120kV Rango mA: 0.5~5mA
• Tiempo de exposición: 1ms~6.3s mAs:0.4mAs~630mAs Apoya a AEC, APR, ABC
• Frecuencia de Fluoroscopía de Pulso: 15,30pps Fuente de alimentación: 380VAC

Parte: E7254FX

Ensamblaje del tubo de rayos X

• Punto Focal: 0.6mm/1.2mm
• Potencia de salida focal :40/102kW
• Capacidad de almacenamiento de calor en el ánodo: 400kHU de almacenamiento de calor del conjunto de tubos: 1339 kHU Ánodo rotativo
• Frecuencia: 9700rpm
• Ángulo del objetivo: 12

Parte: ZC25SY-2

Tabla de diagnóstico

• Rango de inclinación de la mesa: -25°~+90°.
• Movimiento de transferencia del tablero de la mesa: 220mm Distancia de la película de enfoque: 1000mm, 1500mm
• Movimiento del dispositivo Spot Film: 940mm (velocidad: 37mm/s) Tamaño del casete: 14”×17”
• Sobremesa soporta la carga: 200kg Sobremesa para filmar Distancia: 45mm
• Rejilla: Fijo, N40, r10, f1200mm, 388mm×464mm (14”×17”)

Parte: XS5-1

Colimador

• Campo de radiación[SID máx. = 65cm]:MAX 350mm×350mm MIN 0mm×0mm Manual/Automático

Parte: E5830SD-P6A

Cámara CCD con Intensificador de Imagen 9 pulgadas 3 campos, 9”/6”/4.5”

• CCD pixel: 1 millón CCD Adquisición 12bit

Configuración de Hardware

Estación de trabajo de adquisición de imágenes

• CPU: Intel Core 2 Duo ³6GHz
• Memoria de adquisición de imágenes: 4GB, Disco duro: 1 TB CD-ROM: Grabación de DVD
• Interfaz de sistema: USB, RS232, LPT, 100MB Interfaz de red, DVI/VGA Interfaz de salida de pantalla Monitor
• Monitor médico monocromo de 19
• Brillo (Máximo): 1000cd/m2, contraste: 900:1 Resolución 1280×1024, escala de grises: 1024
• Sistema operativo:Windows 7

Configuración del software

Estación de trabajo de adquisición de imágenes

• InvaRay TX-DSI1000, InvaRay 0
• Adquisición de fluoroscopía: 1k×1k×12bit, 30FPS, 15FPS
• Adquisición de películas spot: 1k×1k×12bit, 5, 3.7, 3, 2, 1 FPS, Fotograma simple Radiografía Digital: soporte APR
• Medición de imágenes: Calibración de imagen, longitud, área, medición angular Funciones de análisis de imagen: Histograma
• Anotación de imagen: Flecha, texto, anotación de medición Función de reproducción de imágenes:
• Reproducción de fotogramas continuos o de un solo fotograma Reproducción en tiempo real a diferentes velocidades de adquisición Zoom y roaming de imágenes
• Reproducción controlada por el rodillo del ratón Envío de imágenes a la pantalla de referencia

Haga clic con el botón derecho del ratón para controlar la variedad de funciones de procesamiento de imágenes. Función de almacenamiento de imágenes:Almacenamiento de imágenes en tiempo real.

• Registro de pacientes

Soporta la lista de trabajo DICOM y la configuración automática de parámetros de acuerdo con la información del paciente.Apoyo al registro local

• Gestión de los datos de los pacientes

Lista de información del paciente, revisión de imágenes del historial del mismo paciente, edición, eliminación Bloqueo de datos del paciente, envío de Dicom, grabación de disco, importación desde/exportación a archivos La consulta de datos apoya la identificación del paciente, el nombre, el tiempo de adquisición de imágenes, la posición del examen, el equipo de examen, etc.

• Gestión de la capacidad del disco duro

Muestra el espacio restante en el disco duro y el número estimado de imágenes que se pueden almacenar.

• Gestión jerárquica de datos

Observación del nombre de la imagen, observación del nombre de la secuencia

Salida de imágenes en formato compatible con Windows: Soporta formatos de imagen compatibles con Win- dows (AVI/BMP/JPG/DICOM)

• Impresión y grabación de imágenes

Gestión de dispositivos de impresión: soporta múltiples impresoras, compatible con la cámara láser DICOM Formato de impresión: Soporta una variedad de tamaños de película y diferentes diseños con divisiones vertica- les y horizontales.

Vista previa de impresión: proceso de vista previa antes de imprimir Soporta la grabación de imágenes con o sin navegador de imágenes

Soporta grabación de imágenes comprimidas / sin comprimir DICOM y grabación de imágenes compatible con Windows.

• Características de Dicom: totalmente compatible con DICOM 3.0

Configuraciones opcionales

• Sistema de imágenes InvaRay V2.0 WDM
• Software WD-Report V1.2 WDM
• Pedal giratorio (Reemplace el pedal fijo del ZC25SY-2 de la Configuración Estándar No.3) F199.23A WDM
• Sistema operativo de sobremesa F832D WDM
• Estación de trabajo WD-REPORT

COMPONENTES OPCIONALES

Referencia: F199.23A

Pedal giratorio

• Control remoto de la rotación del paciente.

Referencia: F832D

Sistema operativo de sobremesa 19” Monocromo LCD Médico

• Relación de resolución 1280×1024, escala de grises 1024 Cable DVI, Carro de monitorización, Interruptor de pie, Barra de alimentación

Configuración de Hardware

Estación de trabajo de diagnóstico WD-REPORT

• CPU: Intel Core 2 Duo (Core 2 Duo) ³6GHz
• Memoria: 2GB; Disco Duro: ³320GB; CD-ROM: DVD Burning Interfaz de sistema: USB, estándar RS232, LPT, interfaz de red de 100MB, interfaz de salida de pantalla DVI/VGA Teclado:Teclado negro estándar USB 104, ratón: Monitor
• de ratón USB: Monitor LCD a color de 20’, Resolución: 1600×900
• Opcional: Monitor LCD Médico Mono de 19 Resolución: 1280×1024 Escala de grises: 1024
• Sistema operativo:Windows 7
• Configuración del software WD-REPORT
• Procesamiento de imágenes:Ancho/nivel de la ventana, ajuste automático de ancho/nivel de la ventana, vista previa, pre-ajuste Ancho/nivel de la ventana, inversión de imagen positiva y negati- va; giro de la imagen, rotación, zoom, roaming; mejora del borde de interpolación de la imagen, restauración de la anotación de la imagen original, anotación del carácter/número, medición de cinta, medición de área, auto-subestablecimiento.
• Impresión de imágenes: Impresión DICOM, Impresión en papel, Selección manual de imágenes para impresión, Impresión con una sola tecla de imágenes anotadas, varios equipos de impre- sión compatibles, Impresión en formato de película, Número de impresiones,
• Control de cola de impresión, Pre-ajuste de parada/inicio.

• Informe gráfico: Un informe de diagnóstico puede ser escrito directamente, con la adición de una imagen positiva importada, e impreso en
• Modelo de informe: Se proporcionan plantillas de descripción de i
